1. 項目簡介
金華職業技術學院創辦于1994年,1998年經國家教育部批準成立,是教育部批設的首批28所高職院校之一,辦學可追溯到1907年創辦的金華府官立初級師范學堂,具有百余年的辦學歷史。
金華職業技術學院基于物聯網的綜合能源管理平臺,是對金職院單位當前能源消耗進行管理,主要布置區域為圖書樓、教學樓、學生公寓、餐廳、體育設施、功能建筑(幼兒園、招待所、污水站等)等等。涉及到電力、水、冷/暖等能源耗能工質的購入、輸配和消耗。其總體目標是實現能源消耗數據的遠程實時采集、存儲、分析以及輸出,并對各能源消耗設備的運行進行監測與控制,確保金職院能源供應和消耗系統運行安全、穩定、高效。
2. 建設內容
根據《2023 年浙江省公共機構節約能源資源工作要點》(浙機事發〔2023〕12 號)要求,政府要聚焦公共機構綠色低碳轉型,要實施全面節約戰略,開展綠色低碳引領行動,要培育綠色低碳的生產方式和生活方式,穩步推進公共機構能源資源節約和生態環境保護工作高質量發展。金華職業技術學院作為“國家示范校、國家優質校、浙江省重點校和國家雙高校A檔建設單位”,必須充分發揮公共機構的示范引領作用,踐行綠色低碳的校園建設目標,建立數字化的能源管理體系,助力實現“碳達峰、碳中和”的國家戰略目標。
? 其總體目標是實現能源消耗數據的遠程實時采集、存儲、分析以及輸出,并對各能源消耗設備的運行進行監測與控制,確保金職院能源供應和消耗系統運行安全、穩定、高效。
? 學校供水管網較長,達 40 余公里,管網結構復雜,計量表具極度不健全,目常管理難度大,管理效率較低;
? 學校管控閥門普遍老化,大部分閥門螺桿銹蝕不能正常啟閉,漏水較多,大部分已關閉不嚴,不便于日常維修維護管理: 水務突發狀況的應急,導致?lián)屝迺r間周期長、排水量大;
? 終端用水器具存在耗水量大、損壞、設計不合理等等情況。
3.項目實施情況
(1) 硬件側:
金職院數智化能管系統接入多個系統及相關重點設備,包括:電力計量系統、水計量系統、視頻系統、展示與交互系統、空調系統、基礎采集網絡系統等。共安裝配電室新裝電力儀表73套、利舊采集電力儀表100套、接入宿舍電力計費系統1套、南電電力系統1套、南瑞綜保系統1套、光伏發電系統1套、新裝水表65套、恒壓供水自控系統7套、新裝視頻采集13套、NVR1套、本地工作站3套、云端服務器2套、巨幕電視2套、協議轉換設備9套以及通訊箱柜74套。
同時以交換機、通訊管理機、防火墻及相關網絡線路組成網絡層和數據通信部分,盡可能利用金職院現有的校園網絡,對其不足支出進行有效補充,最大限度的滿足系統數據采集和傳輸?shù)囊蟆?/span>
(2) 軟件側:
金職院數智化能管系統采用了自頂向下的能耗分析,以頂層管理、決策為目標,對數智化能源管理系統進行頂層設計,逐層向下分解,直至底層重點用設備。系統與配電監控系統、供水自控系統、學校安防監控系統、空調系統及學校內網進行對接,對電力、水、燃?xì)馊N能源的輸配及能源消耗進行監測與管理。

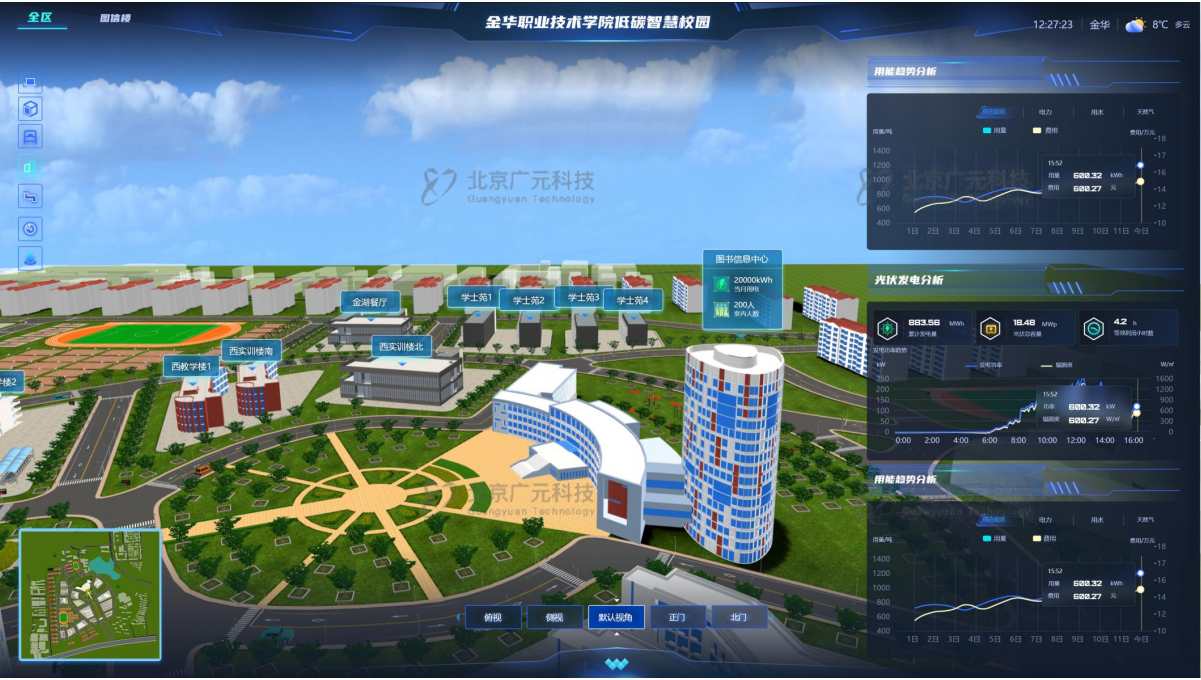

系統主要功能包括3D大屏、調度監控模塊、能源分析模塊、運營維護模塊、輔助決策模塊、績效管理模塊、實施運維模塊、配置模塊等8個子系統21個核心功能,共計70個功能模塊。其中展示大屏為3D建模駕駛倉。
4.成果與效益
通過金華職業技術學院綜合能源管理平臺建設,實現可優化、可監控的運行,及可分析的結果;在能源管理全過程中,系統為節能最大化提供強有力的信息技術支持。系統平臺的實施,不僅能大大減少直接能源費用的支出,同時也能減少設備、維修、人員等間接費用的支出。
2 節電:通過能源管理系統的使用,使金職院的綜合能耗達《十四五規劃》的要求,則每年的節電量至少能達到6.9%。根據金職院內部近兩年平均用電量 2225 萬度計算,每年節約用電 153.53 萬度,按電費計算方法(0.54元/度(99%)、0.69元/度(1%)))計算,可節約資金 83.14萬元/年。 考慮近幾年疫情對教學的影響,以上費用按上浮15%,修正后的節電費用為95萬元/年左右。
2 節水:金華職業技術學院管網自1998年建設以來,使用24年,校園內管網均為直埋管線,其中相當一部分已經出現銹蝕、老化、破損,特別是消防管網,出現了嚴重的漏耗現象。2021年用水147萬噸,根據現有130塊水表用量計算,管網損失超過20%。即每年至少計30萬噸,合80萬元左右。
2 約人力資源成本:本項目綜合能源管理系統可以實現遠程抄表統一監控,簡化能源運行管理,減少日常管理的人力投入,節約人力資源成本,提高勞動生產率。
2 提高設備運行效率:金職院綜合能源管理系統可根據設置的能耗模型,實時動態計算各項參數在運行過程中偏離規定值時對能耗的影響,得出各種能耗和耗差分析圖表,通過計算、分析出最佳的操作參數,為運行人員提供了各參數運行調整的依據。在允許的控制范圍內,還能對指定的設備進行自動化控制。如配合各經濟指標的在線考核,可獲得可觀的經濟效益。
2 降低設備維修費用:通過金職院綜合能源管理系統,可從全局的角度了解能耗設備的運行狀況,發現故障點,以便及時采取措施,降低損失,通過對設備的運行時間進行統計,定期對設備進行檢修,減少設備故障率的發生,降低了設備更換及維修的費用。 此部分費用節約50萬元左右。
